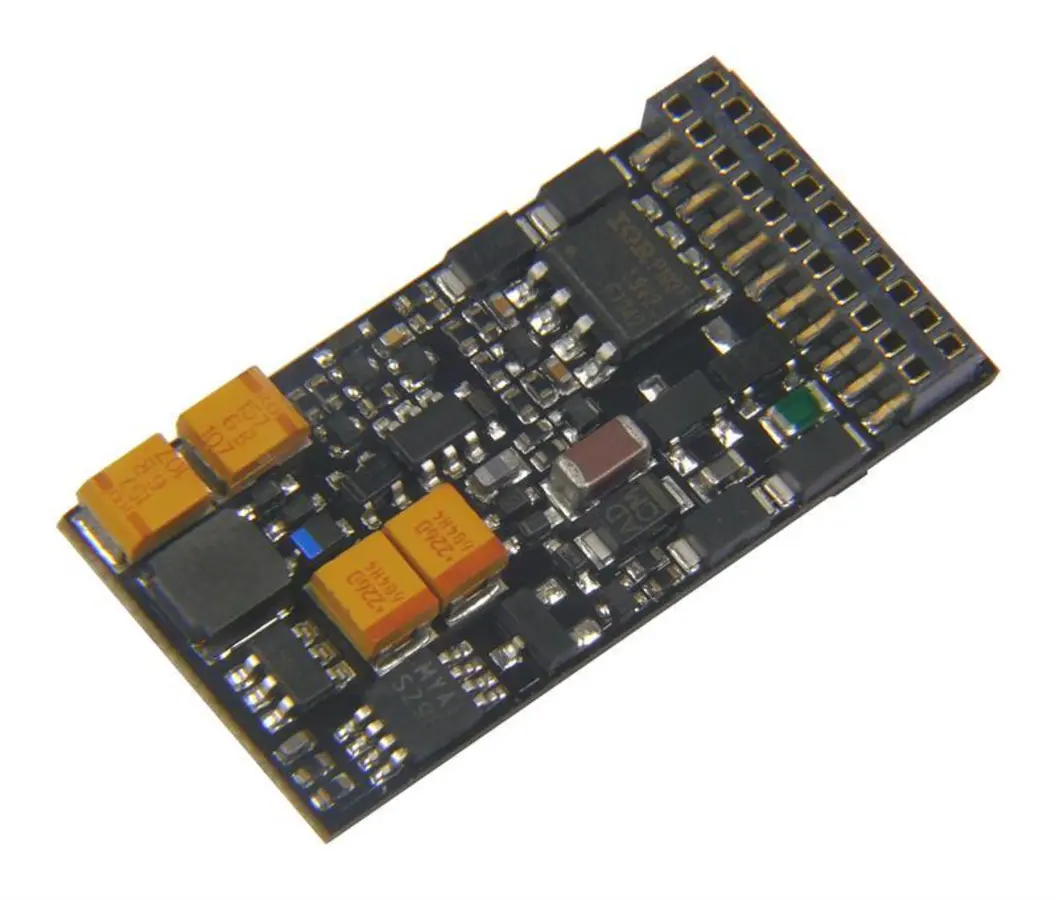

Dekoder jazdy i dźwięku MX644D (3W) DCC 21-pin
494,00zł
Zimo MX644D
9009606644213
Produkt obecnie jest dostępny u producenta, możliwy do sprowadzenia. Od złożenia zamówienia potrzebujemy około 14 dni roboczych na sprowadzenie go, oraz dodatkowo 1-2 dni na wysyłkę.
Artykuł modelarski przeznaczony dla osób powyżej 8 roku życia.
Dekoder nie zawiera głośnika, głośnik należy dokupić osobno. Zalecane głośniki:
Instrukcja obsługi w jęz. polskim: SCIĄGNIJ (Plik PDF 0,9MB)
Instrukcja obsługi: SCIĄGNIJ
(Plik PDF 3,6MB)
Wszystkie dekodery ZIMO posiadają następujące cechy:
PODSTAWOWE:
Dekoder nie zawiera głośnika, głośnik należy dokupić osobno. Zalecane głośniki:
- dwa głośniki 8Ω połączone szeregowo (w celu uzyskania 4Ω)
- jeden głośnik 8Ω
- jeden głośnik 4Ω (należy zredukować głośność CV#266)
Instrukcja obsługi w jęz. polskim: SCIĄGNIJ (Plik PDF 0,9MB) Instrukcja obsługi: SCIĄGNIJ
(Plik PDF 3,6MB)Wszystkie dekodery ZIMO posiadają następujące cechy:
PODSTAWOWE:
- zakresy adresów: DCC 1-10239, adresy 1-127, Motorolla-Märklin 1-80, funkcyjne F0-F12 (do F20 dla dekodera z dźwiękiem)
- 14, 28 lub 128 kroków prędkości oraz 256 lub 1024 wewnętrznych kroków prędkości
- programowalne wszystkie CV
- podtrzymanie zasilania w ciągu 1-2 sekund
- możliwość zamontowania dodatkowego źródła podtrzymania zasilania
- automatyczna detekcja zasilania analogowego (DC) i możliwość sterowania
- automatyczna detekcja zasilania analogowego (AC Märklin) i możliwość sterowania w dekoderach serii MX630, MX631, MX632 i MX644/MX645
- możliwość aktualizacji oprogramowania dekodera przez urządzenie MXDECUP, kontroler MX31ZL, lub sterowanie MX10 lub bezpośrednio przez USB (urządzenia MX31ZL lub MX10)
- zabezpieczenie przeciw zwarciowe na wszystkich wyjściach
- zabezpieczenie przed przegrzaniem
- zabezpieczenie przed przeciążeniem
- zabezpieczenie wyjścia silnika przed przeciążeniem
- zabezpieczenie na wyższe napięcie, do 40 V (MX621), do 50 V (MX630, MX631, MX632, MX644/MX645), do 24 V (MX646, MX69, MX690)
- dekodery w wersji z kablami zabezpieczone w koszulce izolacyjnej (MX620, MX630, MX631, MX632, MX644/MX645)
- wysoka częstotliwość regulacji obrotów silnika od 20 do 40 kHz (MX621: 32 kHz)
- obsługa wszystkich typów silników DC, także bezrdzeniowych (Faulhaber, Maxxon), po dodaniu diody także silników AC
- obsługa starszych silników poprzez zmniejszenie częstotliwości regulacji obrotów
- obsługa silników C-Sinus w lokomotywach Märklin i Trix (Typ-C z 21-pinowym złączem)
- programowalna krzywa prędkości w 3 krokach, lub 28, zgodna z NMRA
- możliwa kontrola prędkości w km/h
- rożne tryby pracy, jazda manewrowa, hamowanie (aktywowane przez F3 i F4)
- pełne mapowanie funkcji zgodne z NMRA dla F0 - F12 oraz dodatkowo do F20
- różne tryby pracy świateł, zaciemnienie, miganie
- ABC zatrzymywanie przed semaforem
- HLU zatrzymywanie płynne przed semaforem (ustawiane 5 progów prędkości)
- identyfikacja numeru pociągu
- ustawienie dwóch prędkości hamowania, powolne na pierwszym odcinku, silniejsze na drugim odcinku
- RailCom: odczyt prędkości pociągu km/h, odczyt CV itp. zgodne z RailCom
- wgrywanie dźwięków za pomocą tych samych modułów co do aktualizacji oprogramowania
- jakość dźwięku 22 kHz i 11 kHz, do 4 kanałów jednocześnie odtwarzanych (np. odgłos pary, syk kotła, pompy powietrza, gwizdek)
- dźwięki synchronizowane do aktualnej prędkości lokomotywy
| Podstawowe cechy / seria | MX620 | MX630 | MX631 | MX632 | MX646 | MX644/MX645 | MX69 | MX690 |
| Wymiary (mm) | 12 x 8,5 x 2 | 20 x 11 x 3,5 | 20,5 x 15,5 x 4 | 28 x 15,5 x 4 | 28 x 10,5 x 4 | 30 x 15 x 4,5 | 55 x 29 x 18 | 55 x 29 x 18 |
| maksymalne obciążenie przez silnik (A) | 0,8 | 1,0 | 1,2 | 1,6 | 1,0 | 1,2 | 3,0 (5A w sumie) | 3,0 (5A w sumie) |
| maksymalne obciążenie chwilowe (do 20 sek.) (A) | 1,0 | 2,0 | 2,0 | 3,0 | 2,0 | 2,0 | 6,0 | 6,0 |
| ilość funkcji | 4 | 6 | 6 | 8 | 6 | 8 | 8 (wer.S) 14 (wer.V) |
8 (wer.S) 14 (wer.V) |
| maksymalna suma obciążenia wyjść funkcyjnych (mA) | 500 | 800 | 800 | 800 | 800 | 800 | 3 grupy po 1A | 3 grupy po 1A |
| ilość wyjść logicznych | 2 | 2 | 2 | - | 5 | 2 | - | - |
| wyjścia LED | - | - | - | - | 5 (każde 10mA) | 2 (każde 10mA) | - | - |
| wyjścia servo | 2 logiczne | 2 logiczne | 2 logiczne | 2 | 2 | 2 | 4 | 4 |
| dodatkowe źródło podtrzymania zasilania | - | - | - | każde | 5V, 200mA | 5V, 200mA | każde MX69V | każde MX690V |
| interfejs S.U.S.I. |  |
|
|
|
|
|
|
|
| wyjście audio (W) | - | - | - | - | 1,1 | 3,0 | - | 1,1 |
| pojemność pamięci audio | - | - | - | - | 32 Mbit | 32 Mbit | - | 32 Mbit |
| Złącze kable | MX621 | MX630 | MX631 | MX632 | MX646 | MX644 | ||
| NEM652 z kablem (8-pin) | MX621R | MX630R | MX631R | MX632R | MX646R | MX644R | ||
| NEM651 z kablem (6-pin) | MX621F | MX630F | MX631F | MX632F | MX646F | MX644F | ||
| NEM651 (6-pin) | MX621N | MX646N | ||||||
| 21-pin | MX631D | MX632D | MX644D | |||||
| Plux16 (16-pin) | MX630P | MX645P16 | ||||||
| Plux22 (22-pin) | MX645P22 | |||||||
| ZIMO duże | MX69S | MX690S | ||||||
| 21-pin dla Marklin, Trix, LS | MX631C | MX632C |
Ilość ocen: 0
| Nazwa produktu | Dekoder jazdy i dźwięku MX644D (3W) DCC 21-pin (Zimo MX644D) |
| Dostępność | Produkt dostępny u producenta. Czas sprowadzenia to ok. 14dni. |
| Producent | Zimo |
| Numer katalogowy | MX644D |
| Kod EAN | 9009606644213 |
| Skala | H0 (1:87), TT (1:120), N (1:160) |
| Nowość roku | 2011 |
| Dekoder cyfrowy | w standardzie DCC |
| Złącze dekodera | złącze w standardzie NEM 660 (21-pin) |
